Daim ntawv thov
Ntsuas qhov ntim ntawm cov dej txias portable dhau los ntawm cov kav dej. Kuj haum rau cov dej ntshiab
Kev Ua Haujlwm
Max.Admissible dej siab 1.6MPa.
Resisting dej kub: 50 degree.
Nta
Low start-up flow rate.
Volumetric teb piston txoj cai ntawm kev ntsuas.
·LXHY-15~20 tsis muaj qhov txwv qhov chaw rau kev teeb tsa. Qhov tseeb yuav tsis raug cuam tshuam qhov twg los xij ntawm qhov kab rov tav, ntsug lossis inclined pipeline.
Sau npe raug kaw nrog cov kua tshwj xeeb kom nyeem kom meej nyob rau hauv kev pabcuam ntev.
Mechanism siv cov khoom zoo los xyuas kom meej tus yam ntxwv ruaj khov.
Kev ntsuas qhov tseeb nrog kev ua raws li ISO 4064 chav kawm C.
Raws li kev thov, cov koob tuaj yeem nruab nrog ib yam ntawm cov chaw taws teeb kis tau tus mob.
Pulse Position
| Magnet Txoj Haujlwm | Litre/Pulse |
| *0.0001 | 1 |
|
*0.001 |
10 |
Nco tseg
Khoom siv lub cev: tooj dag lub cev / Yas lub cev.
Loj: Lub cev yas: DN15-20; Lub cev tooj dag: DN15-40.
Cov npe sib txawv tuaj yeem xaiv tau
| Dial Duab | Ntsuas ntsuas |
![]() |
Chav ntsuas: CBM 8 QHOV Plaub liab, plaub lub log dawb. Kev nyeem ntawv tsawg kawg nkaus: 1L |
![]() |
Chav ntsuas: CBM 8 QHOV Peb liab, tsib lub log dawb. Qhov tsawg kawg nkaus nyeem ntawv: 1OL |
![]() |
Chav ntsuas: UK Gallon 8 QHOV Ib tug liab, xya lub log dawb Qhov tsawg kawg nkaus nyeem ntawv: 1 UK / Gallon |
![]() |
Chav ntsuas: UK Gallon 8 QHOV Txhua lub log dawb Qhov tsawg kawg nkaus nyeem ntawv: 10 UK Gallon |
![]() |
Chav ntsuas: US Gallon 8 QHOV Ib tug liab, peb dub, plaub lub log dawb Qhov tsawg kawg nkaus nyeem ntawv: 1 US Gallon |

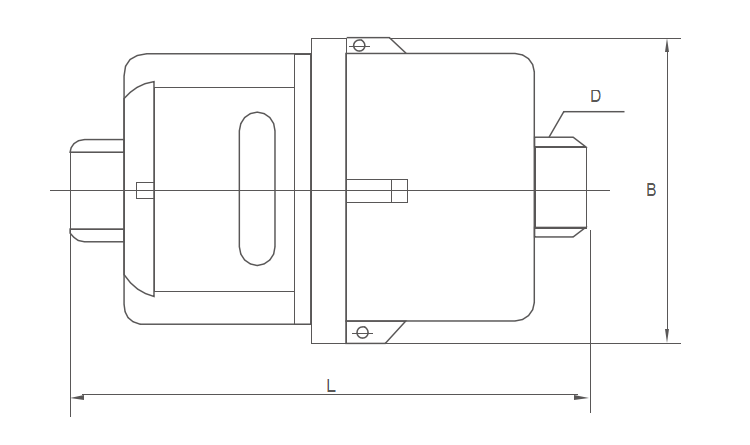

Qhov ntev

| Kev piav qhia | Chav tsev | Cov ntaub ntawv Hydraulic thiab Dimensions | |||||
| Nominal Loj | hli (inch) | DN15 (1/2) | DN20 (3/4) | DN (1) | DN32 (1-1/4) | DN40 (1-1/2) | |
| Q4 yuam kev txwv ± 2 feem pua | m³/h | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3 yuam kev txwv ± 2 feem pua | m³/h | 2.5 | 4.0 | 6.3 | 10 | 16 | |
| Q2 yuam kev txwv ± 2 feem pua | l/h | 25 | 40 | 63 | 100 | 160 | |
| Q1 yuam kev txwv ± 5 feem pua | l/h | 15.6 | 25 | 39.4 | 62.5 | 100 | |
| Min. Nyeem ntawv | l | 0.05 | 0.05 | 0.05 | 0.5 | 0.5 | |
| Max. Nyeem ntawv | m³ | 9999.9999 | 9999.9999 | 9999.9999 | 99999.999 | 99999.999 | |
| MAP | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
| Xovxwm Loss ΔP AT | MPa | Tsawg dua lossis sib npaug rau 0.063 | Tsawg dua lossis sib npaug rau 0.063 | Tsawg dua lossis sib npaug rau 0.063 | Tsawg dua lossis sib npaug rau 0.063 | Tsawg dua lossis sib npaug rau 0.063 | |
| L | mm | 115 | 165 | 199 | 260 | 300 | |
| B | mm | 43 | 43 | 53 | 60 | 77 | |
| hnyav | Tsis Muaj Kev Sib Txuas | Kg | 1.14 | 1.56 | 2.48 | 3.47 | 5.65 |
| Nrog Kev Sib Txuas | Kg | 0.97 | 1.3 | 2.05 | 2.75 | 4.7 | |

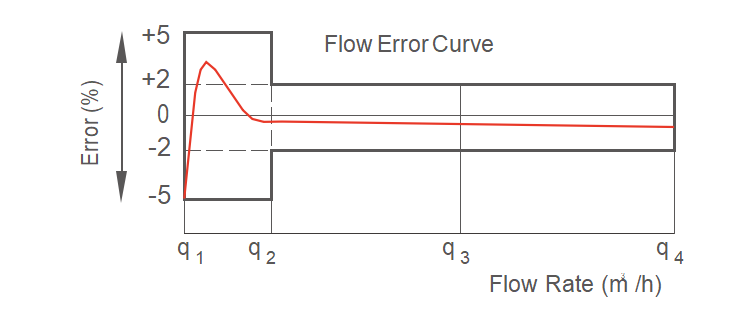

Yam tsawg kawg tso cai yuam kev

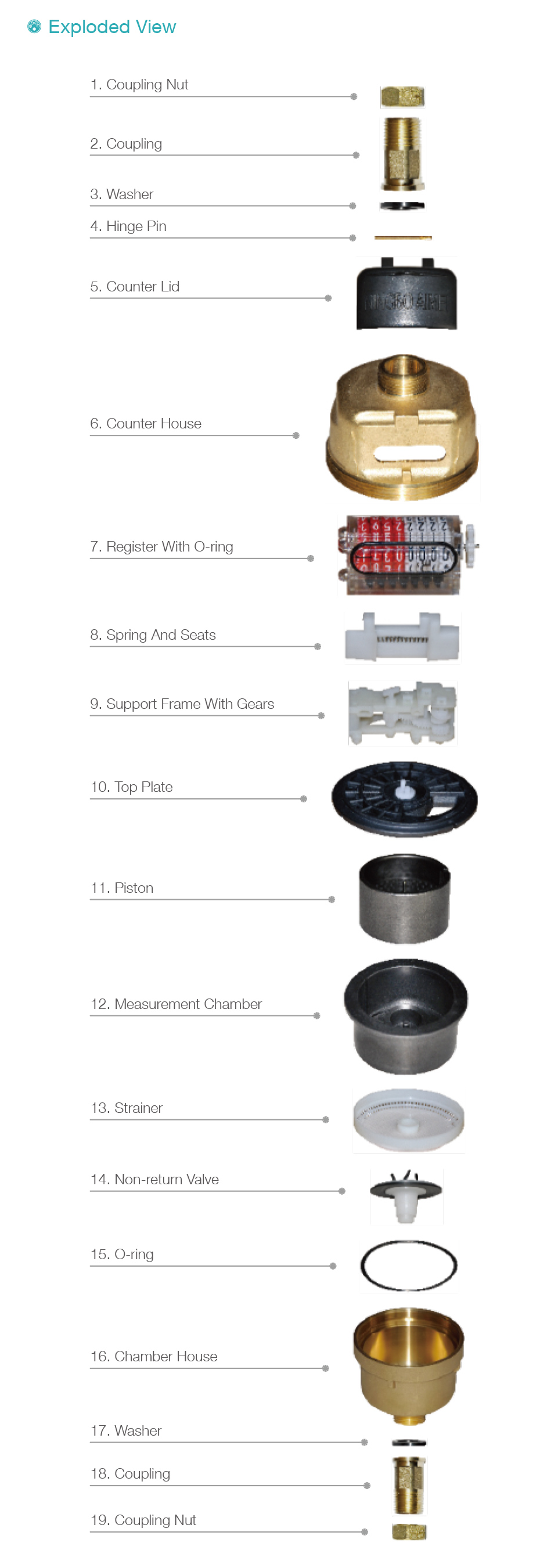

Exploded Saib
